Kaip pasiekti veidrodžio paviršiaus šiurkštumą

Kas yra veidrodinis šlifavimas?
Ruošinio paviršiaus šiurkštumas po šlifavimo yra Ra<0.01μm, and the light is like a mirror, which can image clearly, so it is called mirror grinding. The flatness of the grinding plane is not more than 3μm/1000mm. Surface machining of high precision and high added value parts requires mirror grinding.

Veidrodinio šlifavimo šlifavimo staklės turi atitikti šias sąlygas:

* Didelio tikslumo, standumo ir vibracijos mažinimo priemonės;

* Šlifavimo disko suklio sukimosi tikslumas yra didesnis nei 1 μm.

* Šlifavimo disko laikiklio amplitudė darbo stalo atžvilgiu yra mažesnė nei 1 μm.

* Skersinis padavimo mechanizmas gali būti tiksliai įtemptas.

Aprengiant šlifavimo diską reikia atkreipti dėmesį į šiuos dalykus:

1) Paprastai smulkaus šlifavimo nuolaida yra 0.015~0.02 mm. Kai ruošinys grublėtas iki Ra0.8, smulkaus šlifavimo nuolaida yra 0,005–0,015 mm (šlifavimo nuolaida turi būti nustatyta pagal plieno savybes ir kietumą. Didelio kietumo ir lengvai poliruojamo plieno , reikia palikti mažiau šlifavimo likučio), tada reikia baigti šlifavimo diską.
2) Užbaigdami šlifavimo diską, pirmiausia nukirskite maždaug 0,1 mm storį, tada du kartus apkirpkite 0.02 mm pjovimo gyliu ir tris kartus 0,01 mm. pjovimo gylis ir galiausiai du kartus atgal, neįpjaudami gilios erdvės. Apdailos metu skersinio padavimo greitis buvo 20-30mm/min. Švelnio plieno ruošinio šlifavimo metu geriau sulėtinti skersinį pastūmą, tačiau apdirbant grūdintą greitaeigį plieną yra atvirkščiai.

3) Apdailinant šlifavimo diską, reikia naudoti pakankamai šlifavimo skysčio ar kito aušinimo skysčio, kad būtų nuplaunamas šlifavimo disko ir deimantinio peilio sąlyčio taškas, o šlifavimo disko šiukšles reikia laiku nuplauti, kad nepakenktų šlifavimo kokybei.

4) Apdailoje naudojamas deimantinis peilis neturi būti aštrus, nes šlifavimo disko grūdelių dydis yra gana grubus. Deimantinio įrankio antgalio skersmuo yra 0,8 mm. Apsirengdami aštriu deimantiniu peiliu,

kryžminio padavimo greitis turi būti sumažintas.
5) Pradėjus naudoti naujai aprengtą šlifavimo diską, paviršiaus šiurkštumas šiek tiek pablogėja, o po kurio laiko jis bus stabilus.

Šlifavimo dozė
1) Šlifavimo disko nugaros pjovimo gylis yra apie 0,005 mm. Atsižvelgiant į ruošinio plieno pobūdį ir kietumą, tinkamas padidinimas arba sumažinimas, pvz., didelis grūdinto plieno kietumas, užpakalinio peilio kiekis yra per didelis, kad būtų lengva nudeginti, o švelnaus plieno užpakalinio peilio kiekis yra per mažas ir nėra lengvas poliruoti.
2) Vienintelis skersinio tiekimo eiga yra 0,2~0,4 mm. Skersinis padavimo greitis turi didelę įtaką paviršiaus šiurkštumui, nes veidrodinio šlifavimo šlifavimo diskas turi prastą pjovimo galimybes. Jei padidės skersinis padavimo greitis, bus pažeistas šlifavimo disko paviršius, todėl nebus galima gauti lygaus paviršiaus.
3) Išilginis padavimas yra 12-15m /min. Išilginis pastūmimas mažai veikia paviršiaus šiurkštumą, tačiau jei jis yra per lėtas, ruošinio paviršiuje atsiras gofruotųjų arba raštų.
4) Nėra pjovimo gylio poliravimo. Dėl prasto šlifavimo disko pjovimo gebėjimo veidrodinio šlifavimo metu ant ruošinio paviršiaus dažnai atsiranda įrankių žymės (apvalus ruošinys yra mėnulio formos, stačiakampis - juostos formos), kurios atspindi nelygus ruošinio paviršius, todėl jį reikia poliruoti apie dvi minutes be padavimo.

Veidrodinio šlifavimo defektai ir priemonės

Veidrodinis šlifavimas ant paviršiaus šlifuoklio dažnai sukelia tam tikrus defektus, tokius kaip paviršiaus bangos, nudegimai, įbrėžimai, raštai ir nusidėvėjimo žymės (sriegio tekėjimas) ir tt Norint išspręsti šias problemas, galima imtis šių priemonių:

1) Daugumą paviršiaus bangų sukelia šlifavimo disko vibracija, pvz., per didelis guolio tarpas, suklio nuokrypis, prastas variklio rotoriaus dinaminis balansas, netolygi alyvos plėvelė tarp veleno ir guolio ir kt. Be to, šlifavimo diskas nėra gerai subalansuotas. gaminti bangas. Jei šlifavimo diskas yra gerai subalansuotas ir vis dar yra raibuliavimo, būtina atlikti kapitalinį šlifavimo diską ir jo dalis sureguliuoti, kad būtų visiškai pašalintas raibuliavimas.

2) Apdirbant didelio kietumo medžiagas, šlifavimo disko šlifavimo efektyvumas yra prastas, o šlifavimo taškas sukels aukštą temperatūrą, dėl kurios ruošinį lengva sudeginti (pavyzdžiui, šlifuojant W18Cr4V, jį lengviau sudeginti). Siekiant išvengti nudegimų, šlifavimo vietoje turi būti pakankamai šlifavimo skysčio. Be to, nugaros peilio kiekis taip pat turėtų būti tinkamas, ne per didelis. Metodas yra sumažinti tiesinį šlifavimo disko greitį, kuris yra apie 18 m/s.

3) Veidrodinio šlifavimo metu yra apytiksliai dviejų tipų įbrėžimai: vienos rūšies įbrėžimai yra netaisyklingi, kuriuos sukelia priemaišos ir abrazyvinės dalelės, nuplaunamos tarp šlifavimo disko ir ruošinio. Norint pašalinti šį įbrėžimą, reikalingas šlifavimo skysčio filtravimas, paprastai naudojant magnetinį varinės vielos tinklo trijų filtravimą. Kitas įbrėžimas yra eilutė kaip punktyrinė linija, sekli, atstumo ilgis yra maždaug toks pat, tai šlifavimo disko grūdeliai nukris, šlifavimo diskui sukantis ir įbrėžus. Šiuo metu šalinimo būdas yra naudoti pakankamai šlifavimo skysčio, kai apdorojamas šlifavimo diskas, o antrasis šlifavimo disko galas yra įstrižai, kurio plotis išorėje ir plotis viduje. Be to, šlifavimo diskas turi būti tinkamai parinktas, ne per minkštas, nenaudokite rato, turinčio gerą savaiminį ryškumą.

4) Veidrodinis šlifavimas, lengvai atrodantis įvairiais raštais. Yra daug veiksnių, kurie sukuria raštą, o pagrindinė priežastis yra vibracija, įskaitant periodinę šlifavimo disko vibraciją, išorinį poveikį ir gretimo staklės vibraciją, o raštas taip pat pasirodys, kai šlifavimo diskas bus per bukas ir smūgis yra nestabilus. Kai gretima mašina nepradedama šlifuoti, raštas nėra lengvas.

5) Kai trinties žymės (vielos srautas) šlifuojant veidrodžiu yra akivaizdžios, tokiam vielos srautui pašalinti būtina naudoti smulkiagrūdžius šlifavimo diskus.

Tačiau naudojant smulkiagrūdį šlifavimo diską reikia atsižvelgti į šiuos dalykus:

1. Užbaigiant šlifavimo diską, deimantinis peilis turi būti aštrus, šlifavimo skysčio turi pakakti, o šiukšlės turi būti laiku nuplaunamos, kad nepakenktų šlifavimo disko paviršiui.

2. Šlifavimo dozė turi būti tinkama, kad būtų išvengta paviršiaus nudegimų ir kitų negalavimų, turinčių įtakos paviršiaus lygumui. Atkreipkite dėmesį į atitinkamą šlifavimo ribą.

3. Šlifavimo disko linijinis greitis turi būti sumažintas iki 15 ~ 18 m/s.

4. Šlifavimo skystis turi būti kruopščiai filtruojamas, kad nesusibraižytų.

5. Kai šlifavimo diskas yra rafinuotas šlifavimo akmeniu, šlifavimo akmens ir šlifavimo disko sąlyčio plotas neturi būti per mažas, o naudojamas šlifavimo akmuo neturi būti per minkštas, kitaip jis neatliks šlifavimo disko apdailos vaidmens. .

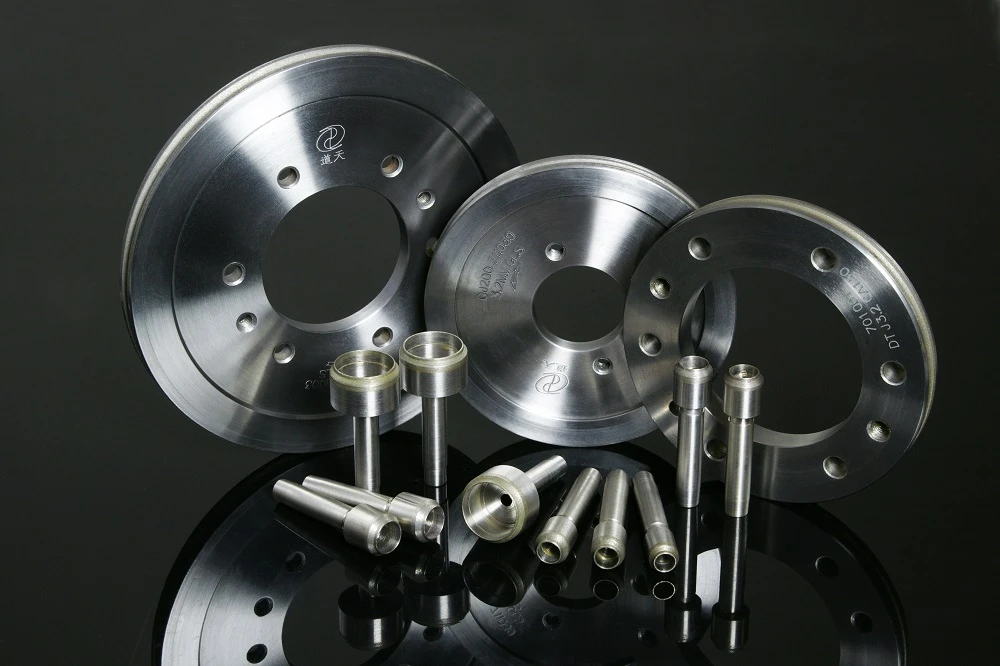

Moresuperhard gali teikti veidrodinio paviršiaus šlifavimo paslaugas skirtingoms pramonės šakoms, gali teikti stiklintus deimantinius dvigubo disko šlifavimo ratus, vidinį deimantinį šlifavimo diską, cilindrinį deimantinį šlifavimo diską ir kt.
