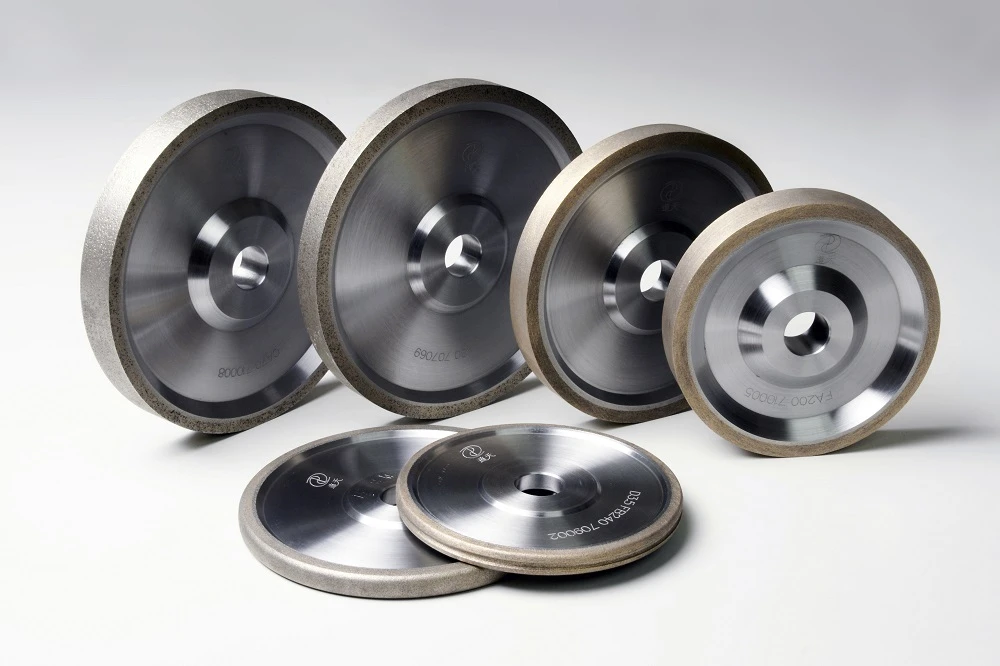

Deimantinis šlifavimo ratas krumpliaračių šlifavimui

1. Spyruoklinės pavaros ir transmisijos privalumai: paprasta gamyba, lengvas surinkimas, tiesioginis sujungimas be sinchronizatoriaus ir tiesioginis gilių griovelių rutulinių guolių naudojimas veleno galo montavimui, iš esmės be ašinės jėgos.
Krūminės pavaros ir transmisijos trūkumas: tiesios pavaros transmisijos stabilumas yra prastas, lengvai sukeliamas smūgis, vibracija ir triukšmas. Todėl jis netinka didelės spartos ir sunkioms progoms.

2. Sraigtinės pavaros ir transmisijos pranašumai: sraigtinės krumpliaračių sujungimas atliekamas palaipsniui, dantų kontakto laipsnis yra didelis (veiksmingi sukibimo dantys), apkrova nėra staiga pridėta ar pašalinta, todėl transmisija yra stabili, mažas triukšmas, ilgas tarnavimo laikas , plačiai naudojamas didelio greičio ir didelių apkrovų atvejais.
Sraigtinės pavaros ir transmisijos trūkumas: kai gamyba yra šiek tiek sudėtinga, veikia didelė ašinė jėga, o tai neigiamai veikia guolius.

Todėl automobilio greičių dėžės pirmoji ir atbulinės eigos pavaros naudojamos taupumui ir kompaktiškumui, nes jos ilgai neveikia ir greitis nėra didelis. Kitoms pavaroms ir galinei ašiai keliami aukšti lygumo reikalavimai dėl didelio greičio veikimo, todėl naudojama sraigtinė pavara. Siekiant sumažinti ašinės jėgos įtaką, naudojamas krumpliaračio danties sukimosi poslinkis ir modifikuotų krumpliaračių gamybos procesas, kad danties profilis su kūgiu sumažintų laikomąją galią ir išlaikytų sklandų veikimą.

Kadangi pagrindinė technologijos įranga, skirta didelio tikslumo ir kieto danties paviršiaus krumpliaračių apdirbimui, krumpliaračių šlifavimo staklių taikymas tampa vis populiaresnis. Paprastai tariant, dantų šlifavimas yra krumpliaračio dalių danties formos apdailos procesas. Tai yra danties formos apdailos procesas, kurio metu pašalinama apdailinimo priemoka, kai baigiamas grubus danties formos apdirbimas (pvz., danties lenkimas ir frezavimas ir kt.) ir terminis apdorojimas, kad būtų dar labiau pagerintas krumpliaračio tikslumas ir paviršiaus kokybė.

Dantų tikslumo įtaka danties profilio šlifavimui:

Siekiant užtikrinti, kad šlifavimo diskas tinkamai patektų į danties griovelį ir išlygintų kairiojo ir dešiniojo danties paviršių šlifavimo ribą, krumpliaračio šlifavimo mašina prieš jas šlifuojant turi atlikti detalių perimetrą.

Būtina užtikrinti, kad centrinis danties griovelio paviršius sutaptų su smėlio krumpliaračio danties profilio centru. Teisingai nušlifavus pirmąjį danties griovelį, staklės savo ruožtu atskirs ruošinio dantis ir iššlifuoja visas dantų formas.

Kaip matyti iš 1 paveikslo: jei ruošinio apskritimo padėtis prieš šlifavimą nėra tiksli, šlifavimo kiekis abiejose danties griovelio pusėse bus netolygus. Rimti šlifavimo diskai tiesiogiai atsitrenks į danties paviršių ir susmulkins ruošinį į atliekas arba netgi praras staklių tikslumą.

Apskrities padėties nuokrypis tiesiogiai paveiks vėlesnio šlifavimo danties kraštą, todėl tikrasis šlifavimas turi būti vertinamas atsižvelgiant į pusę su didele atsarga, todėl padidės radialinis padavimo laikas, taip sumažinant apdirbimo efektyvumą.
Be to, dėl netolygaus nuolydžio vienos pusės faktinis šlifavimo sluoksnio storis bus didesnis už teorinę vertę, kai naudojamas kieto danties paviršiaus pavaros karburizavimas arba azotinis terminis apdorojimas, nes paviršiaus kietėjimo sluoksnis yra negilus, faktinis šlifavimo storis padidės. Dėl to sumažėjęs gatavų dalių danties paviršiaus kietumas, dėl to gali kilti dalių kokybės problemų arba pakenkti dalių veikimui.

Šlifavimo disko pasirinkimas:

Renkantis šlifavimo diską daugiausia atsižvelgiama į abrazyvą, dalelių dydį, kietumą, rišamąją medžiagą ir pan.

Abrazyvas: šlifavimo disko abrazyvinis pasirinkimas daugiausia susijęs su medžiaga ir terminio apdorojimo metodu, kietumu. Šlifavimo diskas turi turėti didelį kietumą, atsparumą dilimui, atsparumą karščiui ir tvirtumą, taip pat aštrius kampus metalui pjauti.

Itin kietas abrazyvas: daugiausia natūralus deimantas, dirbtinis deimantas, kubinis boro nitridas ir kt., Bendras didelio kietumo, trapių medžiagų šlifavimas. Tuo pačiu metu deimantiniai abrazyvai taip pat gali būti naudojami kaip šlifavimo diskų apdirbimo įrankiai.

Korundo ir keraminių abrazyvų rekomenduojama naudoti karburizuojant ir grūdinant krumpliaračio dantų paviršių šlifuojant.

Dalelių dydis: Dalelių dydis nurodo šlifavimo disko grūdelių dydį. Kuo mažesnis šlifavimo disko grūdelių dydis, tuo mažesnis dalelių dydis. Priešingai, kuo didesnis dalelių dydis. Šlifavimo disko dydžio pasirinkimas yra tiesiogiai susijęs su apdirbimo trukme ir danties paviršiaus šiurkštumu šlifuojant pavarą.

Stambių grūdų šlifavimo disko naudojimo sąlygos:

Stambiagrūdžiai šlifavimo diskai parenkami šlifavimui tokiomis sąlygomis:

(1) didelio tvirtumo ir mažo kietumo dalys.

(2) medžiagos, kurių šilumos laidumas yra prastas ir kurias lengva sudeginti.

(3) Kai pašarų kiekis yra didelis.

(4) Kai danties paviršiaus šiurkštumas nėra didelis, t. y. turi būti laikomasi šiurkštumo reikalavimų, turi būti parenkami kiek įmanoma stambiagrūdžiai šlifavimo diskai.

(5) Kai danties paviršiaus ir šlifavimo sąlyčio plotas yra didelis, reikia pasirinkti didesnio dydžio šlifavimo diską, kad būtų išvengta per didelio šlifavimo metu susidarančio karščio dėl šlifavimo nudegimų.

Taikomos smulkiagrūdžio šlifavimo disko sąlygos:

Esant tokioms aplinkybėms, šlifavimui parenkamas smulkesnių grūdų šlifavimo diskas:

(1) Šlifuojant danties paviršių, formavimo rato išlaikymas pagerinamas, kad būtų užtikrintas didesnis šlifavimo danties tikslumas.

(2) kai danties paviršiaus šiurkštumas yra didesnis.

(3) Šlifavimo dalys su mažesniu danties paviršiaus moduliu.

Šlifavimo metu karbonizuotai ir sukietėjusiai pavarai turėtų būti pasirinktas šlifavimo diskas, kurio grūdelių dydis yra 46–80, o tai gali padidinti šlifavimo disko ir danties paviršiaus sąlyčio plotą ir sumažinti danties paviršiaus šiurkštumą. Tuo pačiu metu šlifavimo diskas turi turėti tam tikrą drožlių tolerancijos erdvę, kad būtų užtikrintas drožlių pašalinimas ir šilumos išsklaidymas.

Kietumas: šlifavimo disko kietumas reiškia sunkumo laipsnį, kai šlifavimo disko paviršiuje esantys grūdeliai nutrūksta arba nukrenta nuo sukibimo, veikiant staklių ašinei ir radialinei jėgai, kai šlifavimo diskas sukasi dideliu greičiu. krumpliaračių šlifavimas.

Bendras minkšto šlifavimo disko pasirinkimo principas yra toks:

(1) Siekiant padidinti šlifavimo kontaktinį plotą, minkštas šlifavimo diskas gali būti naudojamas mažo kietumo krumpliaračiams apdoroti.

(2) Dantų paviršiams, kurių šilumos laidumas yra mažas ir medžiagos jautrumas šiluminei temperatūrai, pasirenkamas minkštas šlifavimo diskas.

(3) Kai tiesinis šlifavimo disko greitis yra didelis, naudojamas minkštas šlifavimo diskas.

(4) Siekiant pagerinti šlifavimo efektyvumą, galima pasirinkti minkštą šlifavimo ratą.

Bendras kietojo šlifavimo disko pasirinkimo principas yra toks:

(1) Kai šlifavimo danties paviršius yra nenutrūkstamas, reikia pasirinkti kietą šlifavimo diską.

(2) Siekiant išlaikyti geresnį šlifavimo tikslumą, buvo pasirinktas kietas šlifavimo ratas. Šlifuojant karbonizavimo ir grūdinimo krumpliaračius, pasirenkamas vidutinio kietumo šlifavimo diskas.

Ryšio medžiaga: rišamoji medžiaga yra abrazyvinė medžiaga, sujungta kartu. Šlifavimo disko stiprumas, atsparumas smūgiams ir atsparumas karščiui daugiausia priklauso nuo šlifavimo disko rišiklio tipo ir pobūdžio.

Anglies ir grūdinto krumpliaračio šlifavimui reikia pasirinkti stiklintą deimantinį šlifavimo diską.
