Kaip itin tiksliai apdoroti guolį

Kas yra itin tikslus šlifavimas?
Itin tikslus šlifavimas yra tam tikras padavimo judesys, kad būtų pasiektas mikrošlifavimas apdailos procese. Paviršius prieš itin apdirbant apdirbimą paprastai yra tikslus tekinimas ir šlifavimas.

Konkrečiai kalbama apie geras tepimo ir aušinimo sąlygas, kai smulkiagrūdis abrazyvas (whet) daro nedidelį spaudimą ruošiniui, ir vertikalios sauso ruošinio sukimosi kryptimi, sukimasis tam tikru ruošinio greičiu, kad būtų greitas ir trumpas grįžtamasis judėjimas. apdailos apdorojimo būdo svyruojantis judėjimas.

Itin tikslus šlifavimas – tai tradicinis apdirbimo procesas, kai šlifuojami aukšto dažnio nedideli šlifavimo akmenų svyravimai, kuriais siekiama pagerinti ruošinio paviršiaus kokybę. Jis plačiai naudojamas daugelyje pramonės šakų, tokių kaip guoliai, automobiliai, hidraulika ir pneumatika, ypač guolių pramonėje. Šiuo metu tai yra pagrindinis galutinis guolių vidinio darbinio paviršiaus apdirbimo procesas.

Kas yra itin tikslus guolių apdirbimas?

Guolių super apdaila, taip pat žinoma kaip super apdaila, yra mikro šlifavimo procesas. Didelio tikslumo guoliams paprastai žiedinis riedėjimo paviršius ir riedėjimo korpuso darbinis paviršius turi būti itin apdailinti.
Ultra-apdirbimas turi skirtingą apdorojimo įrangą, apdorojimo principai nėra vienodi, norint pasiekti geometrinio tikslumo reikalavimus, paviršiaus kokybės reikalavimus, būtina atsižvelgti į įrangą, įrankius, šlifavimo akmenis, šlifavimo skystį ir net šlifavimo proceso guolį. valstybės dalys.

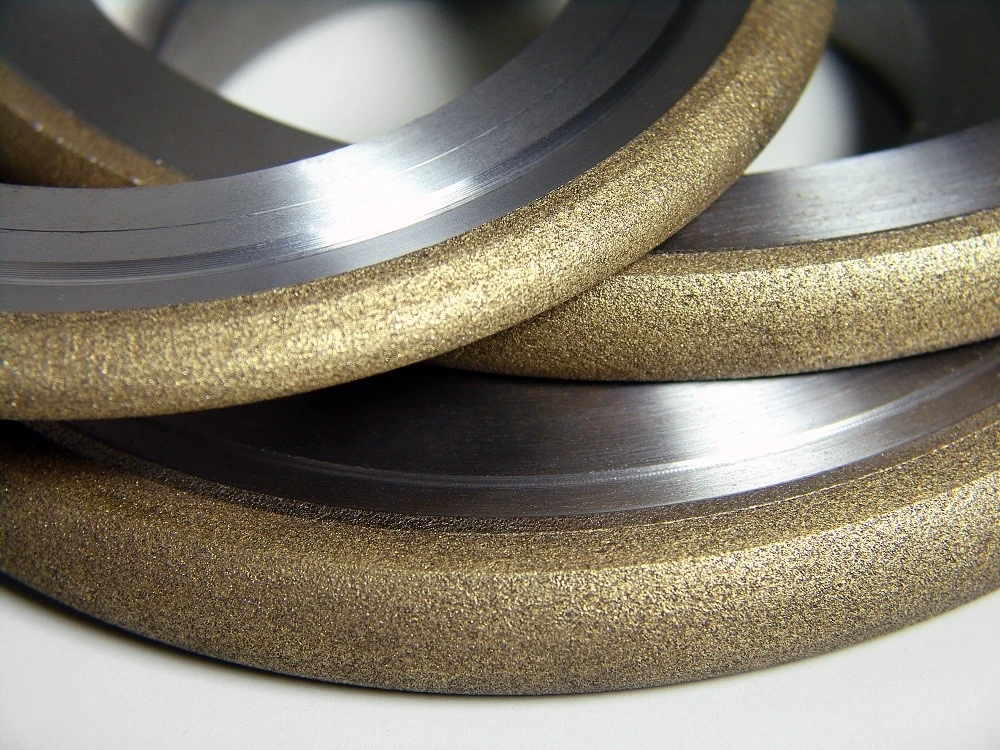

„Moresuperhard“ siūlo visą asortimentą šlifavimo diskų, skirtų ID, OD, becentriam šlifavimui, superapdailai ir glaistymui, taip pat deimantinius ir CBN šlifavimo įrankius, skirtus guolių žiedams ir profiliavimo diskams šlifuoti.

Koks yra itin tikslus guolių apdirbimo vaidmuo?

Riedėjimo guolių gamybos procese itin tikslus guolių žiedų apdirbimas vyksta proceso pabaigoje, siekiant sumažinti arba pašalinti apskritimo nuokrypio šlifavimo palikimą, ištaisyti kanalo paklaidą, patobulinti paviršiaus šiurkštumą, pagerinti fizines ir mechanines savybes, sumažinti paviršių. guolio vibracija ir triukšmas, pagerina guolio tarnavimo laiką, vaidina svarbų vaidmenį, konkrečiai:
1. Gali veiksmingai sumažinti bangavimo laipsnį.
Super apdailos procese, siekiant užtikrinti, kad šlifavimo akmuo visada veiktų ant smailės ir nesiliestų su loviu, taško ir ruošinio kontakto lankas yra didesnis arba lygus paviršiaus bangų bangos ilgiui. ruošinio. Tokiu būdu kontaktinis smailės slėgis yra didesnis, o išgaubta smailė pašalinama, taip sumažinant gofruotes.
2.Pagerinkite rutulinio guolio bėgių kelio griovelio formos paklaidą.
Itin tikslumas gali veiksmingai pagerinti griovelio formos paklaidą maždaug 30 % bėgimo tako.
3. Jis gali sukelti gniuždymo įtempį ant itin rafinuoto paviršiaus.
Super apdailos procese įvyksta pagrindinė šalta plastinė deformacija, todėl ruošinio paviršiuje po super apdailos susidaro liekamasis gniuždymo įtempis.

4. Jis gali padidinti žiedo darbinio paviršiaus kontaktinį plotą.

Itin tiksliai šlifavus, guolio žiedo darbinio paviršiaus kontaktinį atramos plotą galima padidinti nuo 15 %- 40 % iki 80 % – 95 % po šlifavimo.

Itin tikslaus guolių apdirbimo proceso analizė

Itin tikslus guolių apdirbimas paprastai gali būti suskirstytas į tris etapus:

1. Pjovimas

Kai šlifavimo akmens paviršius ir grubus išgaubtas bėgimo tako paviršiaus kontaktas, dėl mažo kontaktinio ploto, vieneto ploto jėga yra didelė, esant tam tikram slėgiui, šlifavimo akmeniui pirmiausia taikomas „atvirkštinio pjovimo“ efektas. guolio ruošinio, kad dalis šlifavimo paviršiaus nušlifuotų ir sulūžtų, atidengtų kai kuriuos naujus aštrius abrazyvus ir briaunas. Tuo pačiu metu išgaubta guolio ruošinio paviršiaus smailė greitai nupjaunama, o išgaubta smailė ir šlifavimo nusidėvėjimo sluoksnis iš guolio ruošinio paviršiaus pašalinami pjovimo ir atvirkštinio pjovimo metu. Šis etapas žinomas kaip pjovimo etapas, kurio metu pašalinama didžioji dalis metalo.

2. Guolio pusės pjovimo etapas

Tęsiant apdirbimą, guolio ruošinio paviršius palaipsniui šlifuojamas.

Šiuo metu padidėja šlifavimo ir ruošinio paviršiaus sąlyčio plotas, sumažėja slėgis ploto vienetui, mažėja pjovimo gylis, silpnėja pjovimo galimybės.

Tuo pačiu metu šlifavimo akmens paviršiuje esančios poros yra užsikimšusios, o šlifavimas yra pusiau pjovimo būsenoje. Šis etapas žinomas kaip guolio apdailos pusės pjovimo etapas, kai pjovimo pėdsakai guolio ruošinio paviršiuje tampa seklūs ir atsiranda tamsesnis blizgesys.

3. Apdailos guolis
Šį etapą galima suskirstyti į du etapus: vienas yra šlifavimo pereinamasis etapas; Antrasis – šlifavimas sustabdžius pjovimą.

Šlifavimo pereinamasis etapas:

abrazyvinės dalelės iš sumažintos, abrazyvinis kraštas yra nušlifuotas, drožlių oksidas pradėjo įsiterpti į šlifavimo akmenų tarpą, abrazyviniai milteliai užblokavo šlifavimo akmens poras, todėl abrazyvinės dalelės gali būti tik silpnai pjaustomos, kartu su ekstruzija ir poliravimu, tada ruošinio paviršiaus šiurkštumas yra greitai redukuojamas, šlifavimo akmens paviršius turi juodų drožlių oksido tvirtinimą.

Nustokite pjauti šlifavimą:

Kai alyvos akmens ir ruošinio trintis buvo lygi, kontaktinis plotas labai padidėjo, slėgis sumažėjo, abrazyvas negali prasiskverbti pro alyvos plėvelę ir ruošinio kontaktą, kai atraminio paviršiaus alyvos plėvelės slėgis ir šlifavimo akmens slėgis yra subalansuoti, akmuo plūduriuoja. Susiformuojant alyvos plėvelei, šiuo metu jis neturi pjovimo efekto. Šis etapas yra unikalus ultra-apdailavimui.
